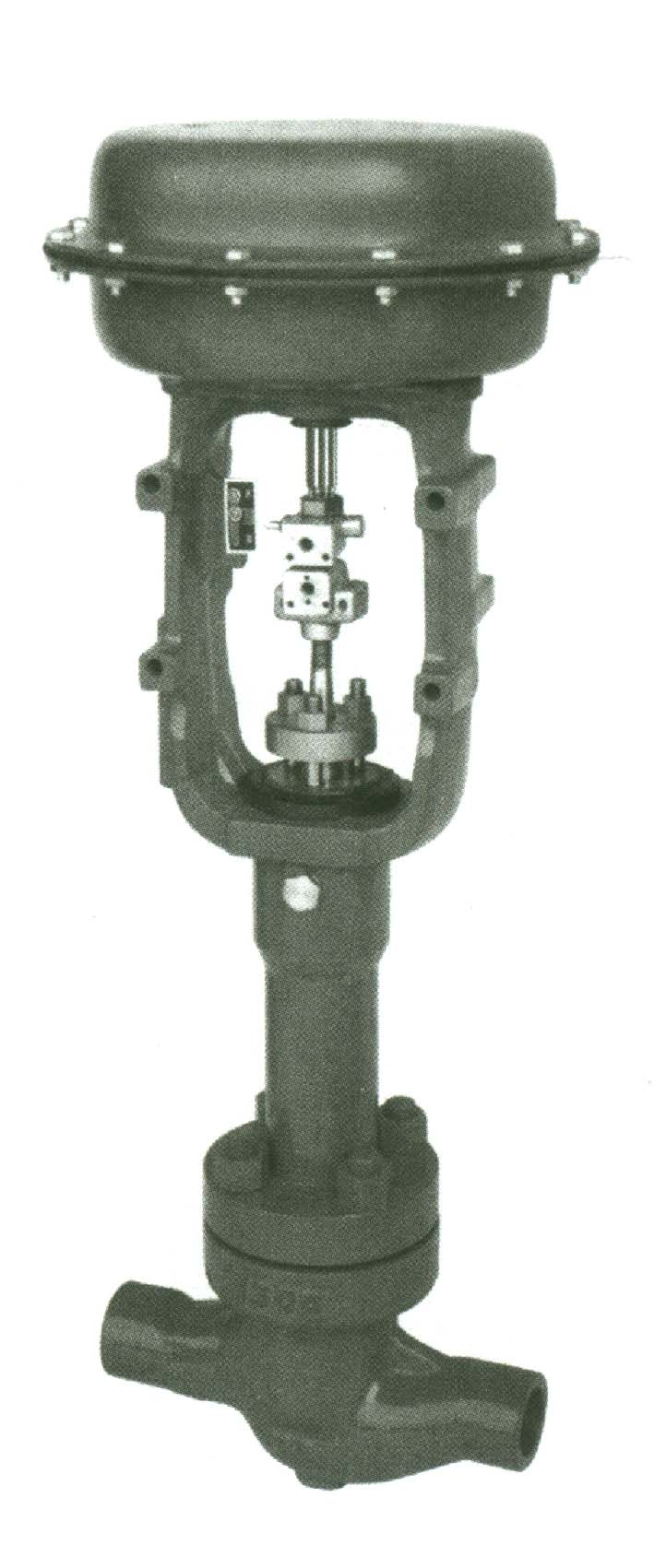

7XP9936高压笼式调节阀

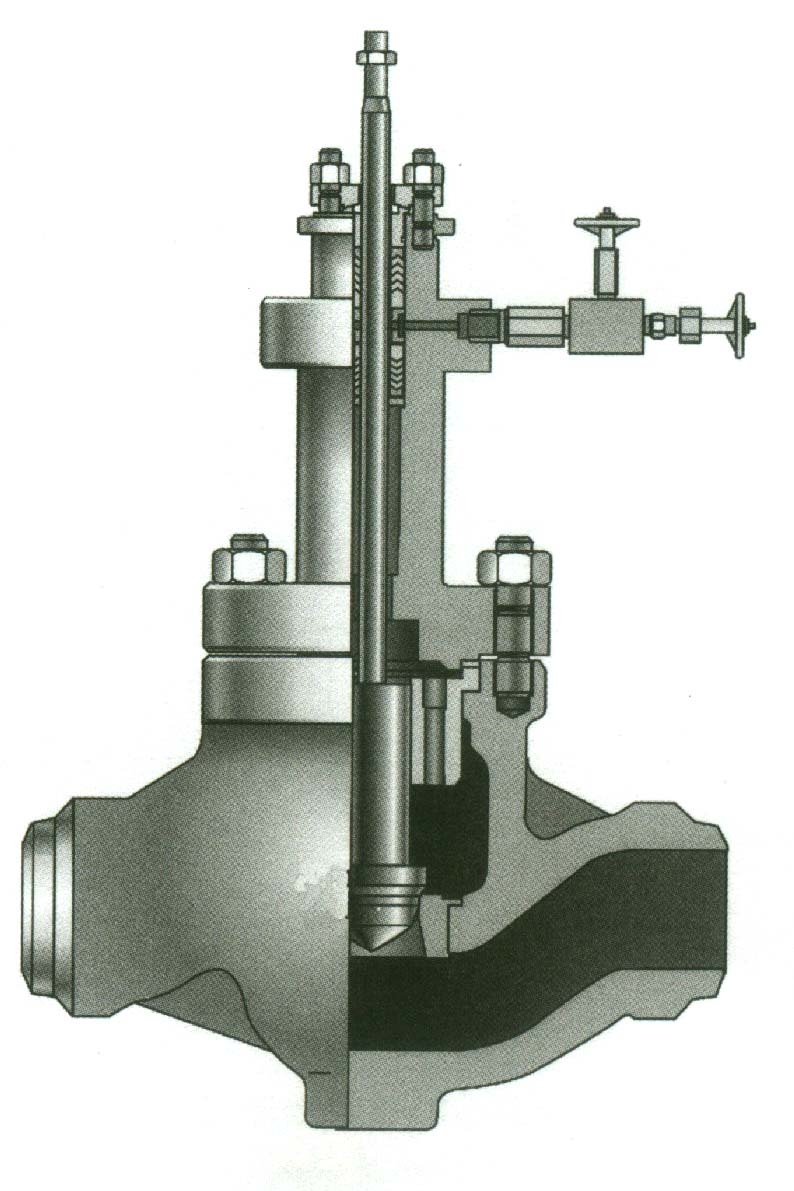

       7XP9936一高压笼式调节阀是一种压力平衡式的调节阀。阀体流体通道呈S流线型,压降损失小,流量大、可调范围广。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。该阀广泛适用于要求动态稳定性好。噪音低,空化腐蚀小的高压降场合。

性能
※ 泄漏量  符合标准ANSI BI6.104 III级
           小于额定Cv的0.1%
※ 回  差  1%(带定位器)
※ 线  性  ±1%(带定位器)

技术参数

公称压力
ANSl 900、1500、2500 JIS 63K
公称通径
25-80mm
工作温度
常温型:-20~+230℃
伸长型:+230~+566℃
环境温度
-20~+70℃
固有流量特性
直线、等百分比
固有可调比
 50:1
气
0.28~O.40MPa
连接方式
法兰:RF、RJ,焊接式:嵌接焊、对接焊
作用形式
气开式、气关式
零件名称
材 料

阀体、阀盖

WCB(ZG230-450) WCC(ZG270-500) WC6(ZGl5CrMo)
    CF8(304) CF8M(316) CF3(304L) CF3M(316L)
阀芯、阀座

304(0Crl8N19) 316(0Crl7Nll2M02) 316L(00Crl7Ni4M02)
    堆焊司太莱合金 17-4PH(沉淀硬化型不锈钢)
填 料
V型PTFE V型增强PTFE 柔性石墨
阀 杆
304 316 316L 17-4PH

公称通径(mm)
25
40
50
80
阀座通径mm

25
32
40
32
40
50
50
65
80
额定CV
等百分比线性
ANSl900、1500
JIS 63K
0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
12
12
17
25
17
25
47
47
75
110
ANSl2500
-
12
17
12
17
31
31
47
75
行程 mm
14.3
25
38
